CASE STUDY DETAIL

アルミ組み合わせボックス

レーザー曲げタップバーリングアルマイト

更新日 : 2023年3月24日

PROJECT OVERVIEW

製作事例の概要

組み合わせてネジ止めで使用するスイッチボックスです。

制御盤や電装部品の筐体として使われる、アルミ製のスイッチボックスを製作しました。

この製品は2つのアルミ部品を組み合わせ、ネジ止めで固定して使用する構造です。

カテゴリ: アルミ
材質: A5052
板厚: 1.0 mm

オンライン見積もり対応

この事例を見積もる

MANUFACTURING PROCESS

製作内容

完成までの流れと仕上がりを、掲載順に大きな写真でご紹介します。

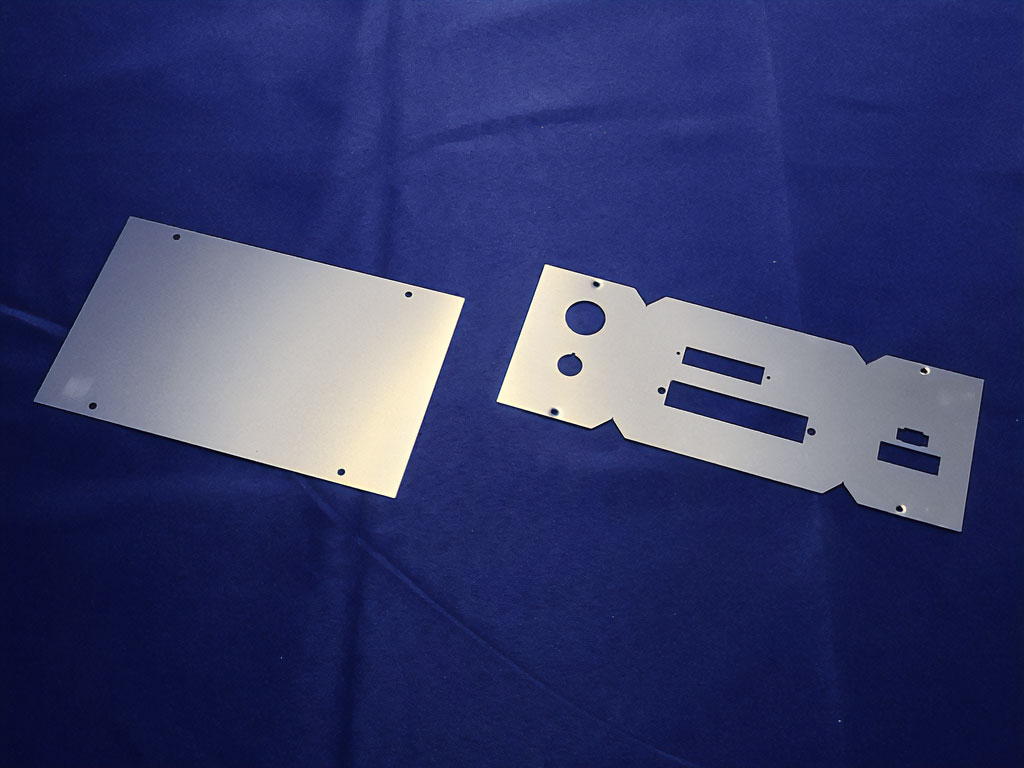

アルミ組み合わせボックスの製作過程 1 — まず、A5052アルミ板（板厚1.0mm）に対して、展開形状を元にレーザー加工を行います。この時、曲げ後の仕上がり寸法を見越して、公差を計算した形状に調整しています。

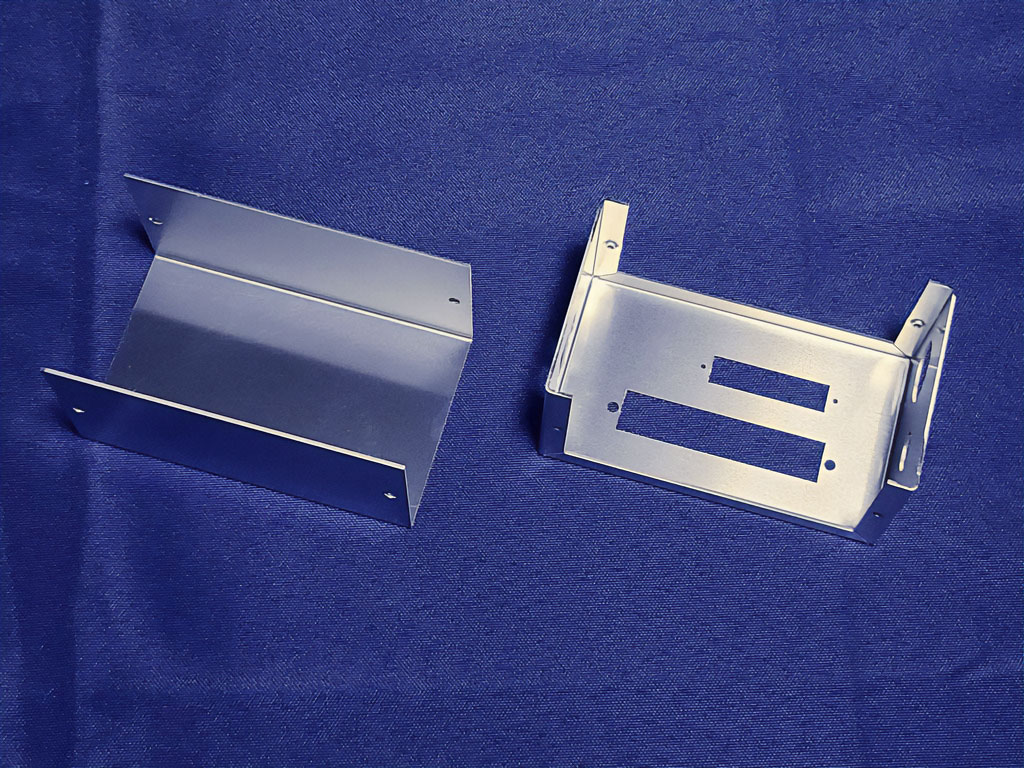

アルミ組み合わせボックスの製作過程 2 — 次に、タップ加工に備えて、板厚の薄さを補うバーリング加工を実施。その後、ベンダーによる曲げ加工で立体形状へと成形します。干渉を避け、2つのパーツが正確に組み合わさるよう、細部の公差に気を配ります。加工後、表面には白アルマイト処理を施し、耐食性と外観品質を向上させました。

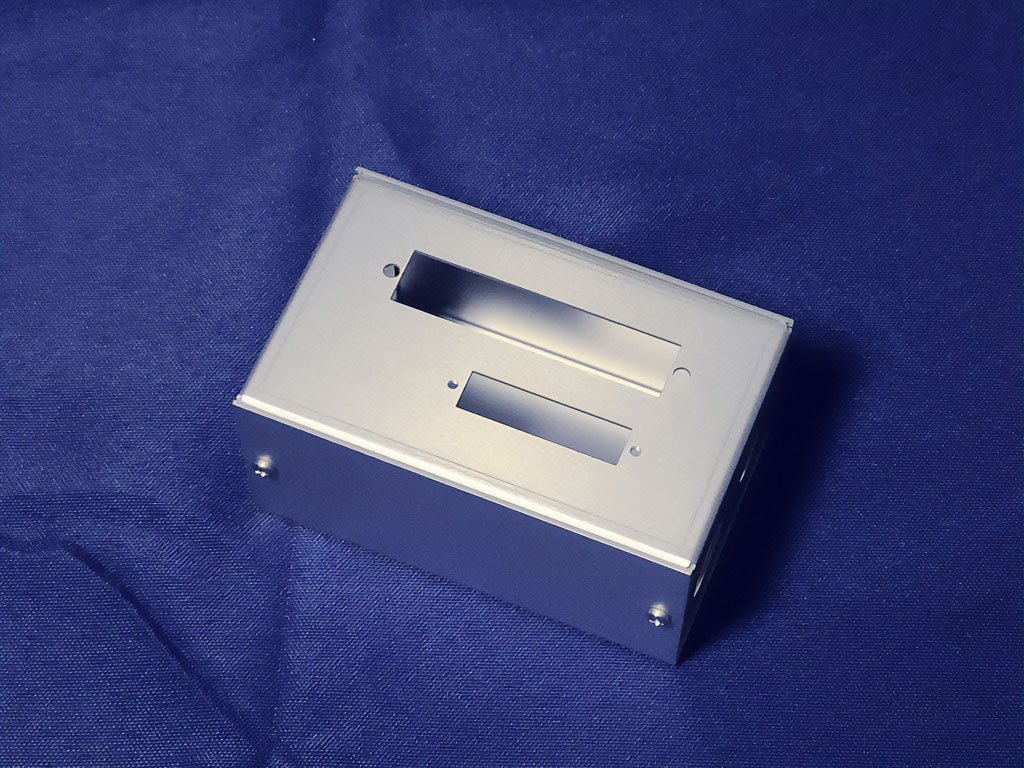

アルミ組み合わせボックスの製作過程 3 — 最終的に、バーリング・タップ・曲げ・アルマイトを経た2つの部品を組み合わせ、ネジ止めで完成です。本製品は、お客様のご要望に応じて「大きさ・穴の位置・数量」など柔軟に対応可能です。小ロットからの試作にも対応しておりますので、ぜひお気軽にご相談ください

3D PREVIEW

3Dモデル

マウスまたはタッチ操作で、形状を自由な角度から確認できます。

DRAWING

製作図面

掲載事例の形状と寸法を図面でも確認できます。

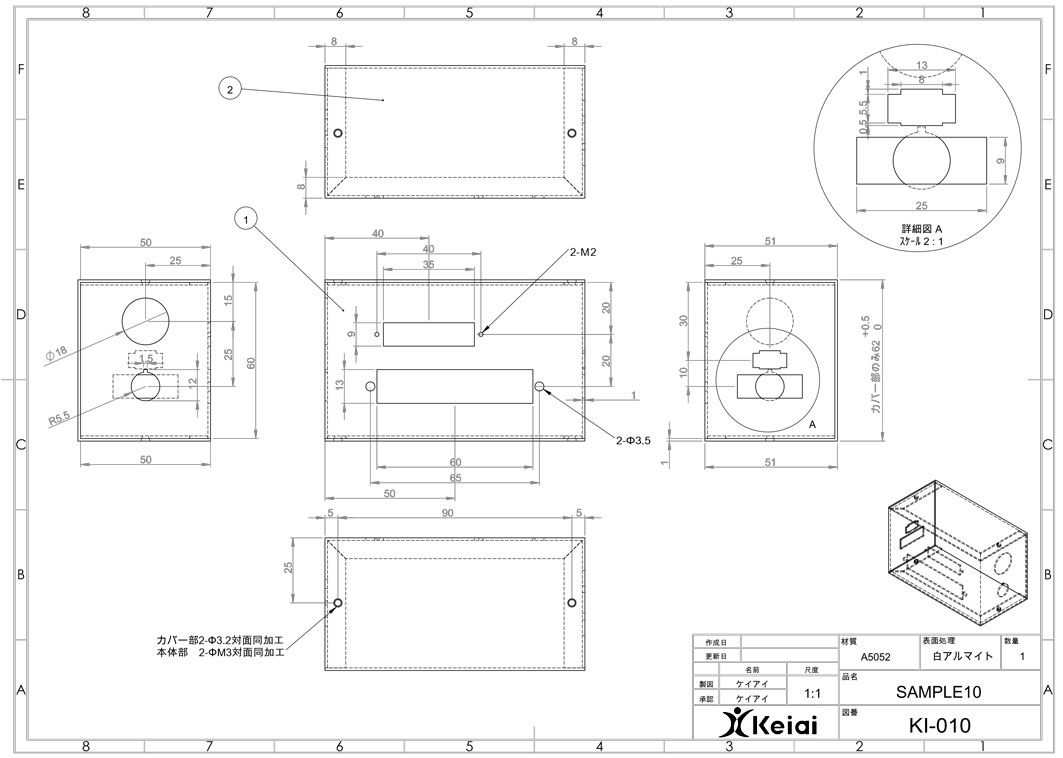

アルミ組み合わせボックスの製作図面
