固定用厚板ブラケット

レーザー溶接タップ

更新日 : 2023年4月7日

PROJECT OVERVIEW

製作事例の概要

こちらは、厚さ16mmのSS400鋼板を使用した溶接ブラケットのサンプルです。

強度が求められる環境に対応した、堅牢な構造が特徴です。

カテゴリ: 鉄
材質: SS400 黒皮
板厚: 16.0 mm

オンライン見積もり対応

この事例を見積もる

MANUFACTURING PROCESS

製作内容

完成までの流れと仕上がりを、掲載順に大きな写真でご紹介します。

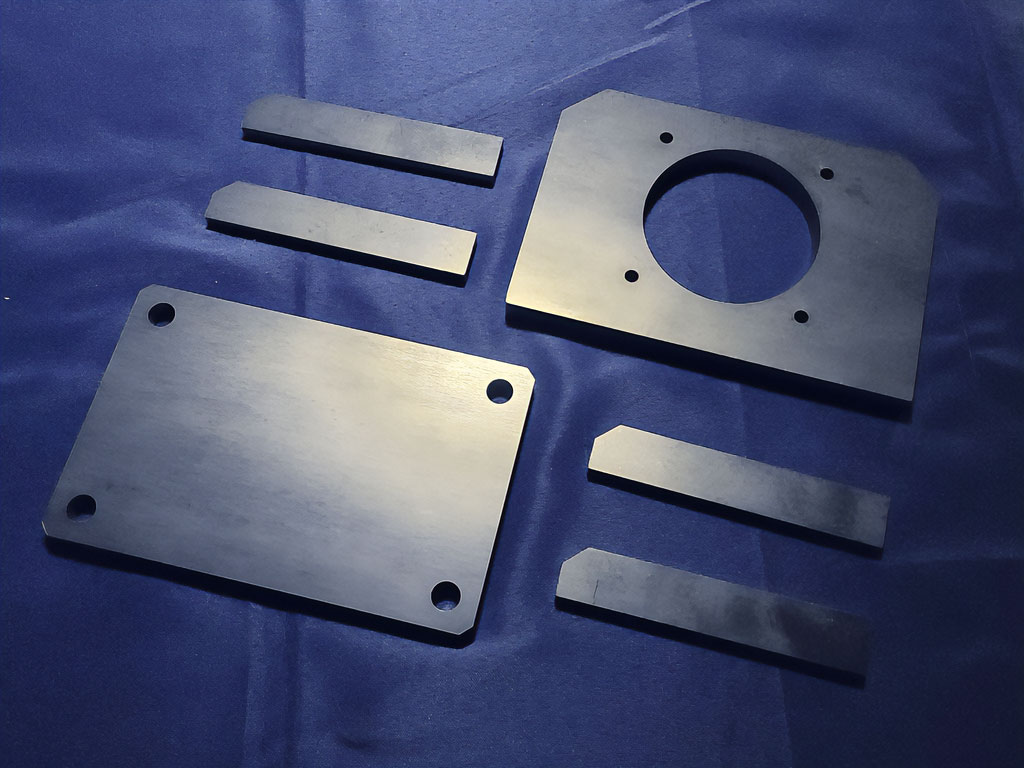

固定用厚板ブラケットの製作過程 1 — まず、複数の部品に分けてレーザー加工で切り出しを行います。ネジ固定が必要な箇所には、ボール盤でタップ加工を行い、取り付け用のネジ穴を加工します。厚みのある鋼板でも、精度を保ちつつ安定した加工が可能です。

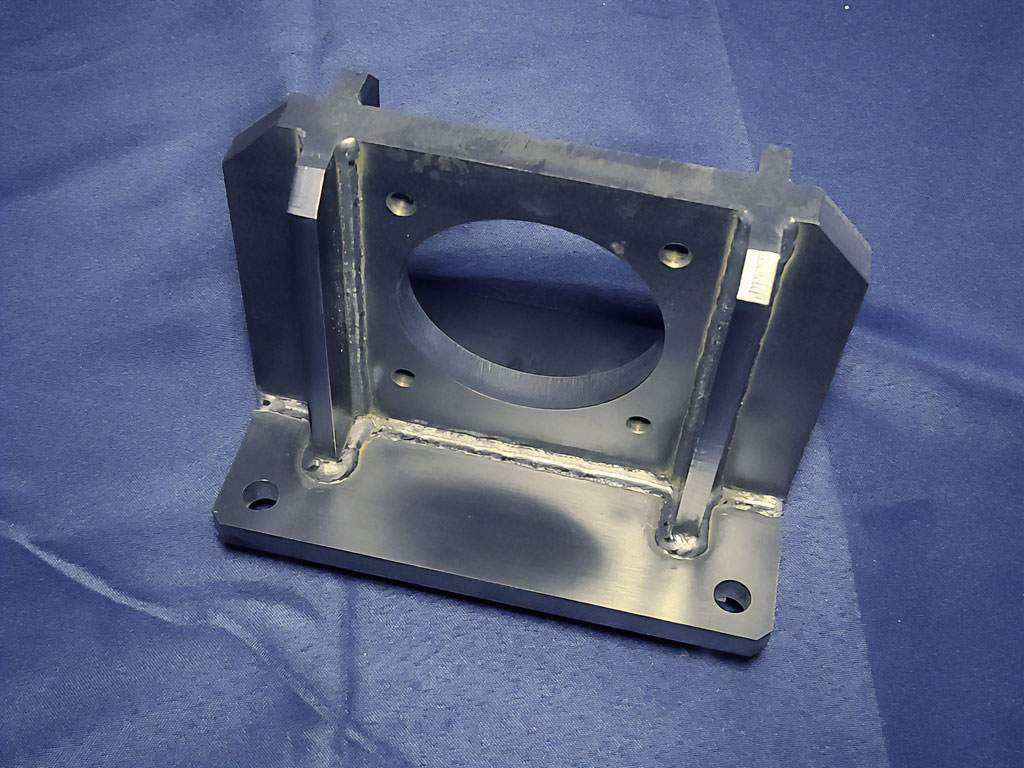

固定用厚板ブラケットの製作過程 2 — 各部品を組み合わせて半自動溶接で接合します。厚みがある分、電流や速度などを調整しながら、十分な溶け込みと強度を確保しています。構造的にもしっかりとした、中型部品の補強ブラケットとして仕上がっています。

3D PREVIEW

3Dモデル

マウスまたはタッチ操作で、形状を自由な角度から確認できます。

DRAWING

製作図面

掲載事例の形状と寸法を図面でも確認できます。

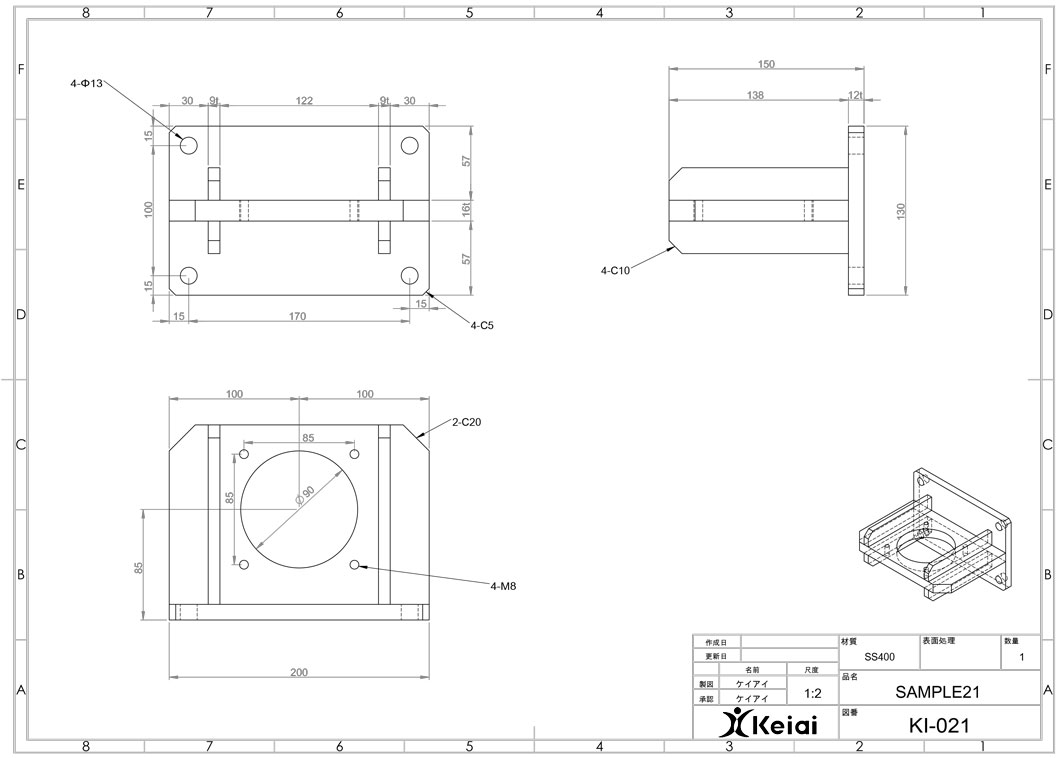

固定用厚板ブラケットの製作図面
